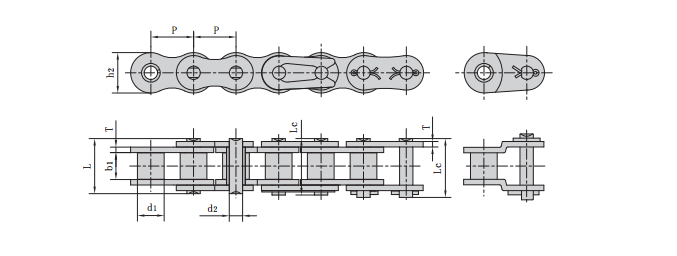

03C-1/15套筒链条型号尺寸参数表
链号
|
链号 |
节距 |
滚子直径 |
内节内宽 |
销轴直径 |
销轴长度 |
内链板高度 |
链板厚度 |
抗拉强度 |
平均抗拉强度 |
每米长重 |
|
P |
d₁
max |
b₁
min |
d₂
max |
L
max |
Lc
max |
h₂
max |
T
max |
Q
min |
Qo |
q |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN/Ibf |
kN |
kg/m |
|
15 |
*03C |
4.7625 |
2.48 |
2.38 |
1.62 |
6.10 |
6.90 |
4.30 |
0.60 |
1.80/409 |
2.0 |
0.108 |
*套筒链：表示滚子直径d1为套筒直径，链条厂家,链条厂,链条规格,链条参数,03C链条
