链轮_链轮规格型号

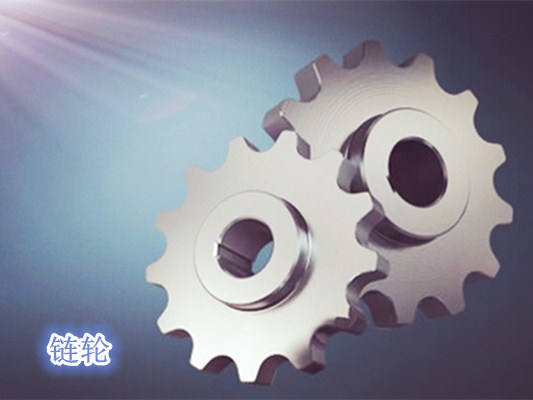

链轮是一种带嵌齿式扣链齿的轮子,用以与节链环或缆索上节距准确的块体相啮合。现在链轮被广泛应用于化工、纺织机械、自动扶梯、木材加工、立体停车库、农业机械、食品加工、仪表仪器、石油等行业的机械传动等。
公司加工生产各类标准链轮产品,支持非标定做
1、产品系列
05B/06B/08A/08B/10A/12A/16A/20A/24A/28A/32A/40A/48A单排、双排、三排

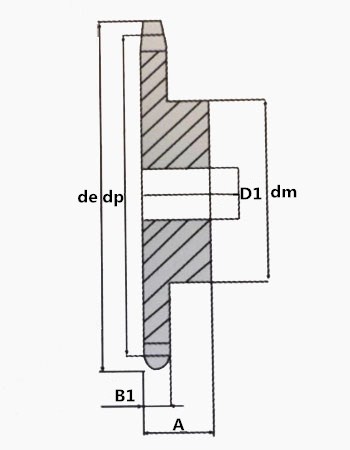

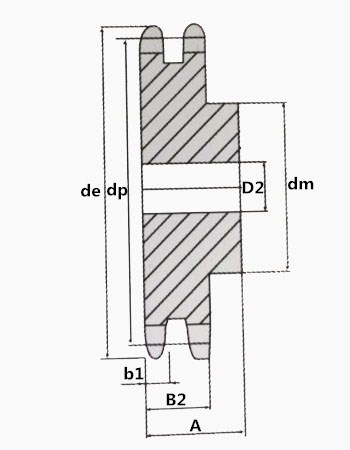

2、链轮型号参数表
型号 |
节距 |
滚子直径 |
元弧半径 |
倒角宽度 |
齿宽-单排 |
齿宽-多排 |
P |
d-φ |
r3 |
C |
B1 |
b1 |
mm |
mm |
mm |
mm |
mm |
mm |
05B |
8 |
5 |
5 |
0.8 |
2.8 |
2.7 |
06B |
9.525 |
6.35 |
10 |
1 |
5.3 |
5.2 |
08A |
12.70 |
7.95 |
13.5 |
1.6 |
7.2 |
7 |
08B |
12.70 |
8.51 |
13 |
1.3 |
7.2 |
7 |
10A |
15.875 |
10.16 |
17 |
2 |
8.7 |
8.4 |
12A |
19.05 |
11.91 |
20 |
2.4 |
11.6 |
11.3 |
16A |
25.40 |
15.88 |
26 |
3.2 |
14.6 |
14.1 |
20A |
31.75 |
19.05 |
33.5 |
4 |
17.6 |
17.1 |
24A |
38.10 |
22.23 |
40.5 |
4.8 |
23.5 |
22.9 |
28A |
44.45 |
25.40 |
47.50 |
5.80 |
23.50 |
22.90 |
32A |
50.80 |
28.58 |
54 |
7 |
29.30 |
28.60 |
40A |
63.50 |
39.68 |
66 |
9 |
35.28 |
34.50 |
48A |
76.20 |
47.63 |
78 |
11 |
44.15 |
43.30 |
注:链轮齿部参数为理论数据,实际数据会有差别。
